热网数据采集及监控系统

热网scada平台集热网数据采集、换热站无人值守控制、远程管理调度于一体,通过系统的整体集成,有效采集管网及换热站各级温度、热量、压力、流量等数据,经过专业的模型计算和智能化控制,使整个管网合理可靠低碳运行,极大的提高了行业公司的工作效率和管理水平,减少了企业的生产成本,达到节能降耗的目的。

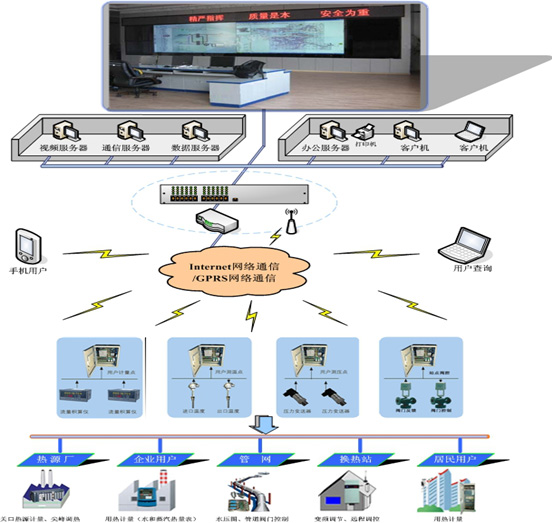

系统架构

热网远程监控管理系统根据供热生产的需求,集数据采集、过程控制、上位机组态、数据库管理、计算机网络和远程数据通讯等先进技术于一体,具有自动化程度高、安全稳定性好、通讯灵活、易维护等特点,系统主要包括现场数据采集、现场自动控制和远程管理调度,通过系统中各部分之间的协调工作,最终实现全网的安全、稳定、高效运行。

系统应用于城市集中供热,主要解决热源(热电厂)、换热站及热网运行状态监测和控制中的难题,及时有效地获取城市供热、输热、管网末端的实际运行数据,为供热管网的质调和量调以及合理供热用能提供科学的依据。

系统组成

德尔数据采集终端

采用德尔公司自主研发的智能采集器,采集现场各类传感器仪表和计量类仪表的数据(具体包括进水温度、出水温度、瞬时流量、累计流量、热量、热功率、瞬时功率、流速、温度、压力等),并进行历史数据保存,通过cdma/gprs将数据远传给管理中心数据服务器,供管理中心进行数据分析,计量收费,故障分析等。

为便于热用户室内温度或环境温度数据的获取,系统采用德尔公司自主研发的远程温度测量仪,该测量仪具有采集精度高、采集温度范围广、设备可靠耐用等优势,其数据发送方式与德尔智能采集器相似,通过cdma/gprs进行无线数据远传,实现了数据采集的可靠便捷。

智能控制箱

用来对热网管网监测点及换热站的调度运行情况进行监测和控制。该智能控制箱内有成套的监测控制系统,可以实现换热站的全过程无人值守自动控制,并能对热网运行的状态参数进行实时监测和分析,对管网水力状况、温度变化等作出及时响应和报警;同时,系统也可通过接收管理中心的调节指令对相应小区的供热量进行远程调节,从而实现了从供热端到用户端的远程调度。

网络通讯与数据传输

包括有线internet网络,及手机网络cdma/gprs数据通讯设备,将各个终端设备与管理中心组成网络,可将终端的数据远传给管理中心,也可将供热管理中心的调节指令下达给终端设备。

热网监控管理中心

管理中心属于热网远程监控的核心部分,供热调度部门通过上位机组态软件可随时掌握各换热站中的温度、压力、流量、液位等数据信息,也可根据软件中集成的各种数据报表、曲线、报警信息等对管网运行状态作出分析和归纳,为供热调度提供参考。同时,调度人员还可以远程修改现场控制参数,发送终端设备启停命令。另外,可根据需求,完成实时数据或历史数据的报表打印,也可对监控软件进行用户权限设置,建立安全管理机制。

系统功能特点

实时监实时监控用户流量,同时计量管网中由于跑、冒、偷、漏等热能现象导致的热能损耗。

随时监控现场的运行情况,实现按需供热,用户用多少供多少,节能降耗。

通过互联网、pda 、短信、gprs等,可以随时掌控系统的运行状态。

通过节点的压力监测,建立实际的水压图,监控管网的运行状况。

数据多部门共享,提高供热收费的合理性,得到住户的信任。

通过历史数据的分析,为蒸汽网、水网、换热站的开发、设计、技术改造提供量化依据。

当增减热负荷时,可迅速调整管网输送能力。

供热系统属于公共产品,通讯系统的建成,可对突发事件做出快速反应,提高应急能力。

可以建设发布网站,使用户可随时随地通过互联网远程查看自家温度及用热量。
