时间面积通断法热计量控制系统
1、概述
时间面积通断法热计量控制系统是由温控器,阀控器,楼栋热量表和mbus热表采集器组成。温控器安装在用户房间内,阀控器安装在管道井里,温控器和阀控器采用无线通讯。而mbus 采集器则通过mbus 总线采集阀控器的温度和开关阀时间比例与热量表的热量数据,将热量数据分摊到每一个用户。
时间面积通断法热计量控制系统通过供暖的通断时间再分摊总热量,真正实现了用户可以按需用热,用多少热量交多少钱,公平公正。与此同时,方便了热力公司远程控制及监控每家住户的用热情况(温度是否达标等),及时解决供暖过程中出现的问题,有效地提高了热力人员的工作效率。
2、系统功能
2.1以每户的供暖系统通水时间为依据,分摊建筑的总热量,实现用多少分摊多少;
2.2用户温度设定:用户可以通过室内温度控制器来调节室温,从而控制阀的通断;
2.3应用的直观性,采用热量分摊公式实现计量收费;
2.4用户通断阀的通断时间和用户的使用热量自动上传功能;
2.5客户端动态显示及报表功能;
2.6用户监测报警范围可调功能。
3、智能采集器
3.1mbus采集器通过mbus 总线采集室外阀门控制器的温度和开关阀时间比
例和热量大表的热量数据,将热量数据分摊到每一个用户。
3.2 采集到控制器的数据,并自动上传到管理中心,接受管理中心指令,还
有历史数据的存储功能(可至少存储2个采暖期历史数据),可扩展;
3.3具有mbus/485两种接口,方便扩展;
3.4可扩展为带汉显轮显用户数据,亦可以配套触摸屏。
4、温控器

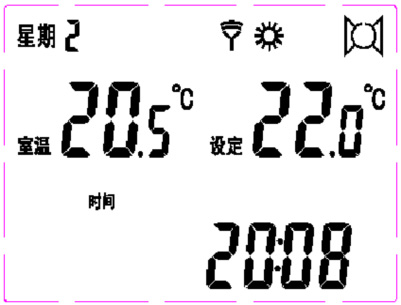

安装在用户内,液晶显示,可以显示室内温度和设定温度;(图为显示界面)
4.2 根据用户设置温度和室内温度控制阀体,实现室内温度的自动调节;
5、温控阀
5.1 通过用户设定温度与室内的温度差来实现阀门通断;当室内温度高于设定温度,阀门关闭;当室内温度低于设定温度,阀门打开;
5.2 若阀门连续七天处于单一状态,每隔七天进行周期开关阀一次;
5.3 阀门的led灯显示功能,分为电源灯、阀门状态灯(包括阀门开启状态灯、阀门关闭状态灯)、通讯状态灯;
6、远程管理中心
远程管理中心有专业的管理软件和服务器电脑等硬件构成。具有住户温度查询、阀控查询、设置用户温度设置范围操作等功能。

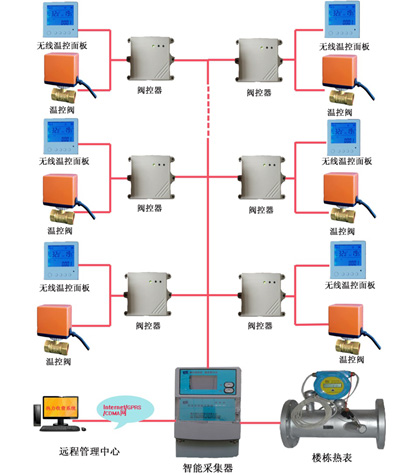

7、系统构成图
8、计费方式
8.1 每一户的供暖费 = 基本热费 实际分摊热量 * 热费单价

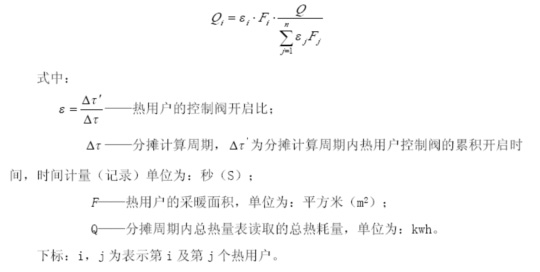

8.2 分摊计算公式如图所示:
